Der BUGA Holzpavillon zeigt neue Ansätze zum digitalen Holzbau. Die segmentierte Schalenkonstruktion basiert auf biologischen Prinzipien des Plattenskeletts von Seeigeln, die vom Institut für Computerbasiertes Entwerfen und Baukonstruktion (ICD) und dem Institut für Tragkonstruktionen und konstruktives Entwerfen (ITKE) der Universität Stuttgart seit fast einem Jahrzehnt erforscht werden.

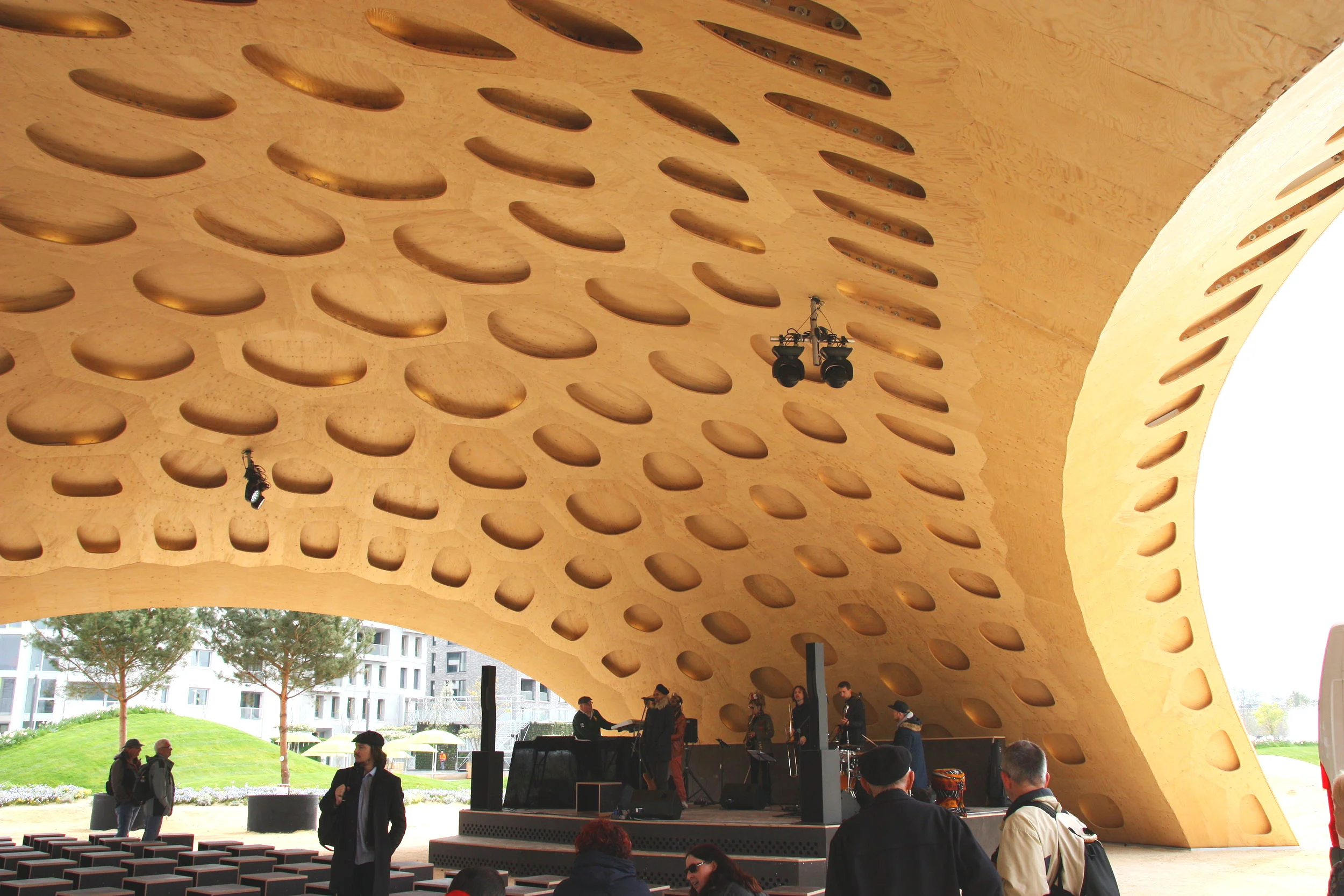

Holzpavillon, Bundesgartenschau 2019, Heilbronn (17. April - 06. Oktober)

Holzpavillon, Bundesgartenschau 2019, Heilbronn (17. April - 06. Oktober)

Im Rahmen des Projekts wurde eine Roboter-Fertigungsplattform für den automatisierten Zusammenbau und die Fräsbearbeitung der 376 maßgeschneiderten Segmentbauteile des Pavillons entwickelt. Dieses Herstellungsverfahren stellt sicher, dass alle Holzsegmente wie ein großes, dreidimensionales Puzzle mit einer Genauigkeit von weniger als einem Millimeter zusammengesetzt werden können. Mit minimalem Materialeinsatz spannt das atemberaubende Holzdach 30 Meter über einen der zentralen Konzert- und Veranstaltungsorte der BUGA und schafft so einen einzigartigen architektonischen Raum.


Biomimetischer Leichtbau: Segmentierte Holzschalen

Der BUGA Holzpavillon schafft eine architektonische Attraktion auf der zentralen Sommerinsel der Bundesgartenschau 2019 in Heilbronn.  Die Gestaltung des Pavillons basiert auf morphologischen Prinzipien des Plattenskeletts von Seeigeln. Nach dem vorhergehenden Forschungsgebäude des gleichen Projektteams, dem Forstpavillon auf der Landesgartenschau 2014 in Schwäbisch Gmünd, verfolgt der BUGA Holzpavillon das Forschungsziel, die architektonische Gestaltung und strukturelle Leistungsfähigkeit biomimetischer segmentierter Holzschalen auf eine neue Ebene zu heben: Ist es möglich, mit der gleichen geringen Holzmenge pro Quadratmeter wie beim Forstpavillon eine Schale zu bauen, die die dreifache Spannweite erreicht? Und kann diese Struktur vollständig wiederverwendbar konstruiert werden, so dass sie nach der BUGA ohne Leistungsverlust rückgebaut und an einem anderen Standort wiedererrichtet werden kann?

Um diese Ziele zu erreichen, nutzt der Pavillon das biomimetische Prinzip von "weniger Material" durch "mehr Form", sowohl in Bezug auf die Gesamtkonstruktion als auch auf der Ebene der einzelnen Segmente. Um Materialverbrauch und Gewicht zu minimieren, besteht jedes Holzsegment aus zwei dünnen Platten, die oben und unten einen Ring aus Randbalken beplanken und so hohle, großformatige Holzkassetten mit polygonalen Formen bilden. Die Bodenplatte beinhaltet eine große Öffnung, die während der Montage den Zugang zu den verdeckten Bolzenverbindungen ermöglicht und zugleich eine besondere architektonische Erscheinung erzeugt.  Die Leichtbausegmente sind durch Fingerzinken verbunden, die den morphologischen Prinzipien an den Rändern der Seeigelplatten folgen. Im montierten Zustand wirkt die Holzschale durch ihre ausdrucksstarke, doppelt gekrümmte Geometrie als formaktives Tragwerk.



Integratives (Co)Design: Wechselwirkende Entwurfs-, Statik- und Fertigungsentwicklung

Neue Bauweisen erfordern neue Formen des Planens und Fertigens. Der BUGA Holzpavillon ist ein hervorragendes Beispiel für Co-Design, in welchem neue Möglichkeiten von Gestaltung, Konstruktion und Fertigung durch eine kontinuierliche, computerbasierte Rückkopplung in einem interdisziplinären Team entwickelt werden. Die für dieses Projekt entwickelten Co-Design-Methoden generieren die Form jedes Bauteils des Pavillons gemäß der architektonischen Entwurfsabsicht und der statischen Leistungsfähigkeit unter Berücksichtigung aller Aspekte der robotischen Fertigung.

Dieser hochintegrative Prozess ermöglicht die Fertigung von 376 unterschiedlichen Plattensegmenten mit 17 000 verschiedenen Keilzinkenverbindungen gemäß den vielfältigen konstruktiven Anforderungen an die Gesamtstruktur und die Details im Untermillimeter-Bereich. Dieser multiskalare Ansatz ermöglicht es, trotz des Pioniercharakters des Projekts und ungeachtet seiner kurzen Entwicklungszeit von nur 13 Monaten von der Beauftragung bis zur Eröffnung, architektonische und strukturelle Aspekte ohne Verlust an Präzision gleichzeitig zu berücksichtigen.


Robotische Vorfertigung: Kombination von automatisierter Montage mit hochpräziser Bearbeitung

Im Vergleich zu massiven Holzelementen, wie sie beispielsweise in dem Vorgängerbau des Forstpavillons eingesetzt wurden, reduzieren die Holzkassetten Gewicht und Material deutlich, erhöhen aber auch die Anzahl der Bauteile um das Achtfache und führen zu einer komplexeren Fertigung. Das Streben nach höherer Ressourceneffizienz muss daher mit der automatisierten Roboterfertigung der Schalensegmente einhergehen. Dazu wurde vom ICD Universität Stuttgart und der BEC GmbH eine neuartige, transportable, 14-achsige Roboter-Holzfertigungsplattform entwickelt, die beim Industriepartner MüllerBlaustein Holzbauwerke GmbH zum Einsatz kam. Die Plattform beinhaltet zwei Schwerlastroboter, die auf einem 20-Fuß Standard-Containerboden montiert sind. Die Flexibilität von Industrierobotern ermöglicht die Integration aller Vorfertigungsschritte der Kassettensegmente des Pavillons innerhalb einer einzigen, kompakten Fertigungseinheit.

Während der Produktion werden die Holzkassetten zunächst von den Robotern zusammengebaut. Dazu gehören die Platzierung von vorformatierten Holzplatten und -balken, das kontrollierte Aufbringen des Klebstoffs zwischen Platten und Balken, sowie eine temporäre Lagesicherung mit Buchennägeln für den Trocknungsvorgang. In einem zweiten Schritt werden in die montierten Segmente die maßgeschneiderten Keilzinkenverbindungen und Öffnungen mit 300μm Genauigkeit gefräst. Von der Montage der Balken und Platten, über das Fräsen mit unterschiedlichen Werkzeugen, bis hin zur sensorbasierten Prozess- und bildbasierten Qualitätskontrolle - alles geschieht in einem vollautomatischen Ablauf, gesteuert von 2 Millionen Zeilen Robotercode, die direkt aus dem computerbasierten Modell erzeugt werden. Im Durchschnitt dauert das robotische Fügen 8 Minuten pro Segment. Für das Hochpräzisionsfräsen werden weitere 30 Minuten benötigt.
